车体检测应用

配合底部维修机器人,完成列车进入检测站后底部扫描,检查底板、转向架、轮对、制动装置、车钩装置等关键部件的外观和尺寸。利用3D机器视觉可对列车车体进行检测,对火车安全维护工作具有重要意义。可将3D相机安装在巡检机器人上,代替人工实现对列车车体的自动巡检。西克sick相机高速/高光敏性,IP65/67防护等级,适合苛刻环境中使用,如:列车底部3D检测,车底巡检,可检查底板、转向架、轮对、制动装置、车钩装置等关键部件的外观和尺寸。

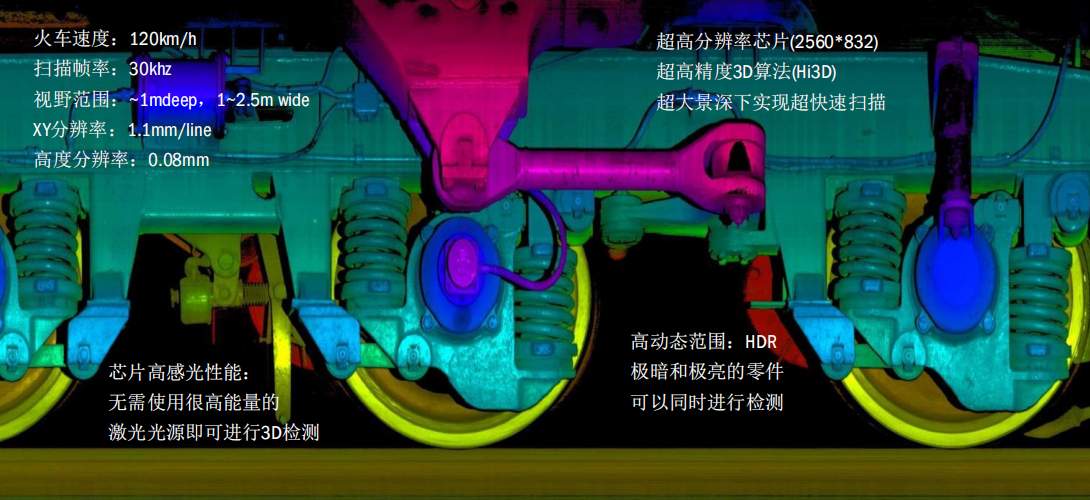

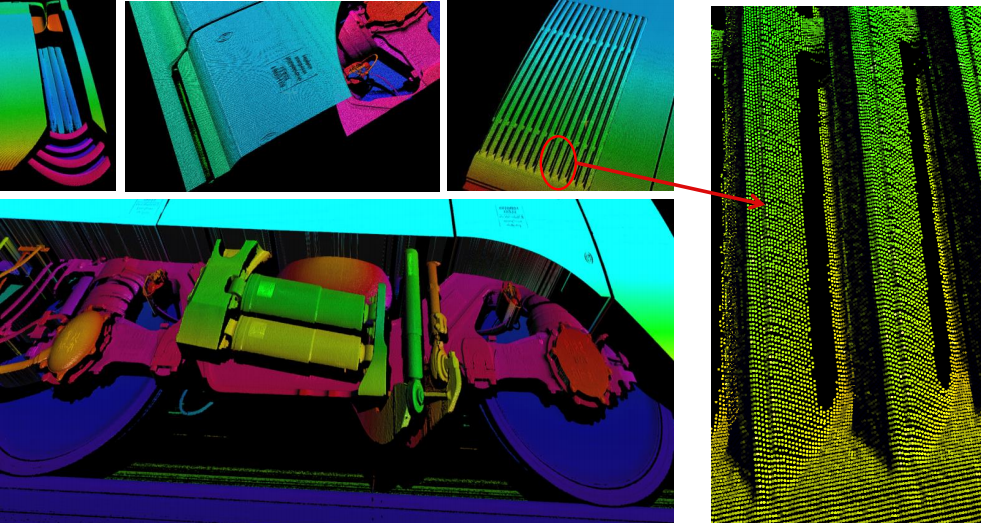

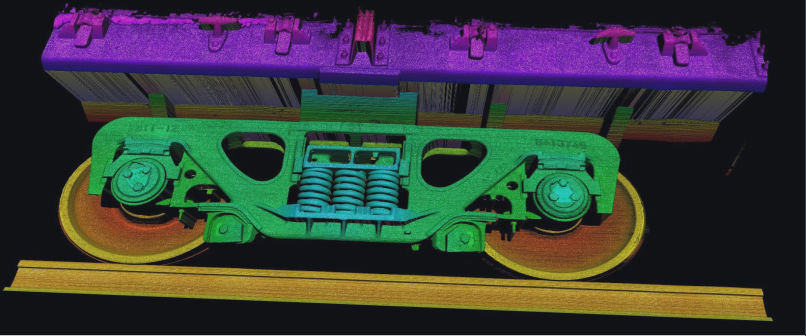

  • 1. 列车3D轮廓检测




    应用描述

     主要检测内容:对进厂列车及待检修列车进行完整扫描,将车身、车顶、轮对、踏面、紧固件等进行扫描检测,解决损耗、缺失等安全问题。低速车型10-60km/h范围,高速车型超逾120km/h。

    应用选型


    SICK Ranger3系列 分体式3D相机





    应用难点


    l  超高速应用场景;


    l  单相机视野范围1-2.5m,景深1m,检测精度高;


    l  户外环境,有外界光干扰;


    l  多角度相机组合标定使用;

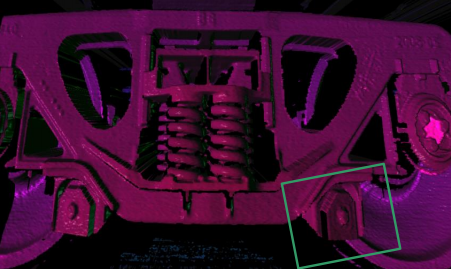

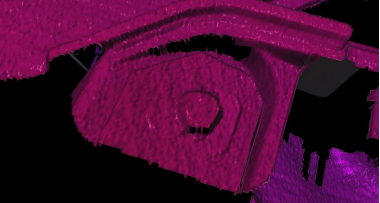

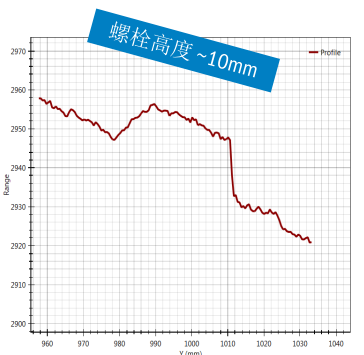

  • 2.火车制动/连接件监测

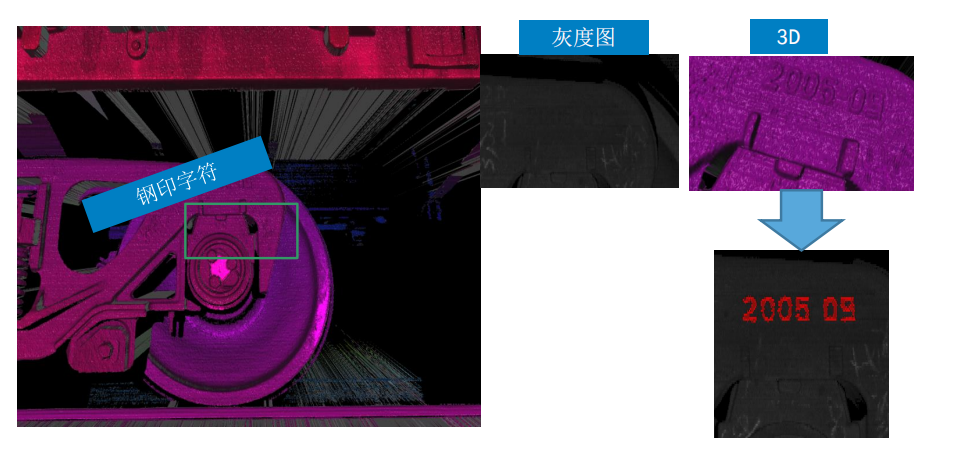

    铁路和道路等运输系统的预防性维护是一项具有挑战性的任务。西克相机具有高速和高光敏性,IP65/67防护等级,使得它非常适合在苛刻的环境中使用,如道路或铁路等的OCR识别。采用西克高达46K HZ的扫描速率和高光敏性,非常适合高速和低对比度检测。火车制动/连接件监测,对火车安全维护工作具有重要意义。

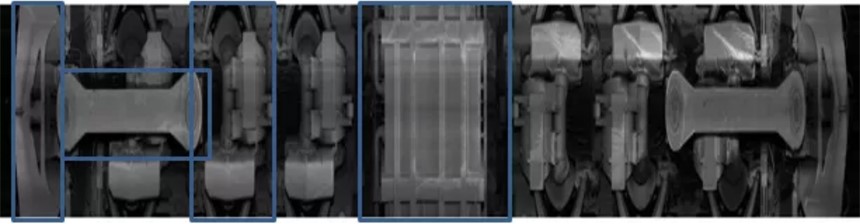

  • 3.列车底部构件3D检测

    应用描述

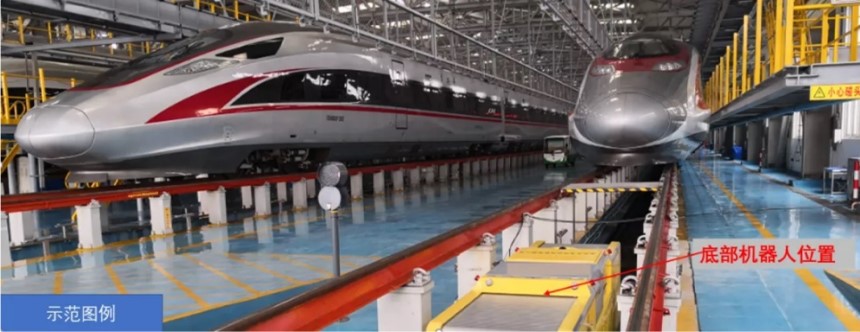

    配合底部维修机器人,完成列车进入检测站后底部扫描,检查底板、转向架、轮对、制动装置、车钩装置等关键部件的外观和尺寸。



    应用选型

    SICK Ranger3系列 分体式3D相机



    应用难点

    要求狭窄空间安装、集成度高;

    根据场景搭配特定镜头、激光;






相关解决方案

  • 轨面检测应用
    将3D相机安装在巡检列车上,运用3D机器视觉检测铁轨轨距、轮廓尺寸、轨面磨损等。代替人工巡检,对轨面实现高效率的准确检测。
  • 路面检测应用
    将3D相机安装在检测车上, 运用3D机器视觉进行公路路面检测,识别裂缝、坑槽、破损等路面病害,实现高效的道路养护处理 。
